西江220kv铁路牵引变线路参数测试

发布时间:2012-01-13 14:22  文章来源:木森电气技术部  作者:木森电气  人气:

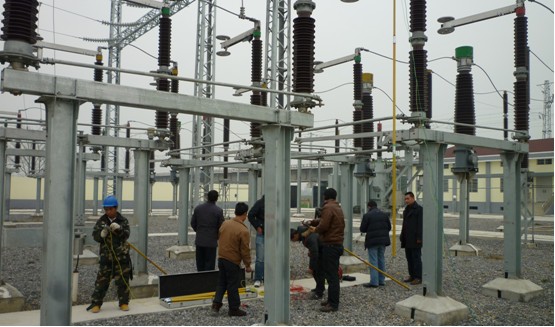

 20110109日,受孝感供电公司委托,对其辖区内的西江220kv变电站开展了线路参数测试。 开展项目服务的是武汉木森电气有限公司电气调试队,携带木森公司研制的MS-110型线路参数测试仪

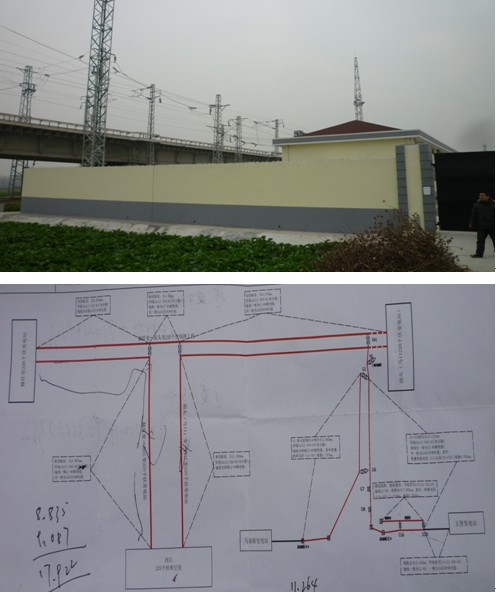

 被测项目属于汉宜铁路西江牵引变供电电源工程,该变电站是双回路供电。给其供电的2条线路是:脉旺变-西江变220kv线路;庙头变-西江变220kv线路。
 根据线路现状和上级中调的要求对2条线路的正序阻抗、零序阻抗和互感进行了测试。

测量数据如下:


  正序阻抗 零序阻抗 互感 测量仪器
脉旺变-西江变 1.5113+j7.4090 5.3690+j17.583 1.1521+j1.5260 MS-110型
庙头变-西江变 3.5949+j17.617 11.691+j48.829   MS-110型
 根据线路长度计算后,测量结果表明2条线路的线路参数完全满足设计要求。

MS-110输电线路工频参数测试系统主要特点有:
 ◆ 快速准确完成线路的正序电容,正序阻抗,零序电容,零序阻抗等参数的测量,还
 可以测量线路间互感和耦合电容;
 ◆抗干扰能力强,能在异频信号与工频干扰信号之比为1:10的条件下准确测量;
 ◆外部接线简单,仅需一次接入被测线路的引下线就可以完成全部的线路参数测量;
 ◆测试过程快捷,仪器自动完成测试方式控制、升压降压控制和数据测量和计算,并打印测量结果,一个序参数的测量约一分钟就能完成,试验时间缩短,工作量大大减小,5分钟内可完成传统方法两个小时的工作量;
 ◆测量精度高,仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz),轻松分离工频及杂波干扰,有效地实现小信号的高精度测量;
 ◆解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题。
 ◆可以保存2048组测试数据,并能够通过USB接口导出到上位计算机进行数据管理及报告生成。用户反映木森公司研制的MS-110型线路参数测试仪,在现场使用方便,抗干扰能力特强,他们现有的仪器是工频式的线路参数仪器,需要15KVA的调压器,外加隔离变压器;即使这样,还是测不准,所以才请我们过来服务。
 木森公司一贯坚持结合现场特点,自主研发,执行“高品质、好服务、讲诚信、数品牌”的十二字方针,继续服务于社会。
